微波铁氧体器件–移相器

纤目微波器件用铁氧体质料（旋磁质料、镍铁氧体质料、锂铁氧体质料）

??????? 微波铁氧体器件是使用铁氧体旋磁效应制成的微波器件，质料是器件的焦点。这种器件在微波电路中用来调控微波信号的频率、振幅、相位、极化状态和通道选择，被普遍用于雷达、通讯、导航、电子对抗、�？亍⒁２狻⒐悴サ缡印⑽⒉ḿ尤鹊任⒉ㄏ低骋约拔⒉ㄕ闪恳瞧髦�。
????????微波铁氧体器件的种类许多，从质料来分有单晶和多晶器件；从传输线的结构来分，有波导、同轴、带线和微带器件；从偏磁场的事情点来分，有高场、低场和共振场器件�；箍梢园词虑槠刀巍⒃馐芄β实木尴浮⒍丝诘氖俊⑵荡目碚捶�。

凯时电子微波铁氧体器件–移相器

移相器

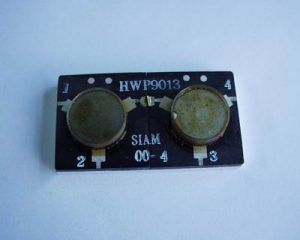

凯时电子微波铁氧体器件–环行器

环形器

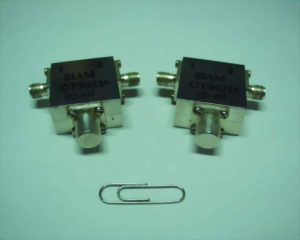

微波铁氧体分类,石榴石,尖晶石,六角晶系,隔离器,环行器,移相器

隔离器

????????石榴石铁氧体和尖晶石铁氧体是应用最为普遍的两大类旋磁质料。尖晶石铁氧体和石榴石铁氧舷列质料性能基本上知足了100MHz～100GHz整个微波波段，种种微波铁氧体器件，如环行器、隔离器、开关和移相器的应用要求。随着毫米波手艺的生长，毫米波谐振式器件也需要用有高内场的六角晶系铁氧体。

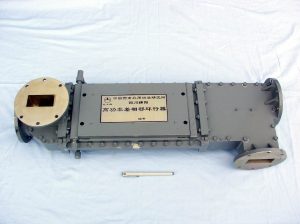

凯时电子微波铁氧体移相器

图4 铁氧体移相器的典范结构.

????????微波铁氧体器件–移相器是一种能够使撒播的电磁波爆发一定相位差的双端口器件。数字式移相器的相移量凭证设定好的几个偏磁场，只能取若干牢靠值，例如180°,90°,45°,22.5°等，相位可由盘算机来准确控制。偏磁场由脉冲激励电流来提供。通用的非互易锁式铁氧体移相器结构如图4所示：在矩形波导中轴偏向安排一根铁氧体矩形环，环的中心穿有激励导线，通以脉冲电流使铁氧体环磁化，脉冲事后质料就处于-M_r或+M_r的剩磁事情状态。

铁氧体相移器最主要的参数是品质因数（或称优值），以度／分贝体现，即1分贝衰减消耗时能抵达的相移量。移相器主要用于相控阵雷达天线单位的相位控制，以实现对空中目的的搜索、跟踪、丈量、识别、指导、阻挡。对移相器的要求是体积小、重量轻、消耗小、驱动电流小、开关时间短、遭受功率大、相移误差小。

????????石榴石型微波铁氧体质料是绵阳市凯时电子开发的新型微波质料，具有很窄的铁磁共振线宽、低的介电消耗以及小的磁晶各向异性。由于消耗低性能优良，现在在微波铁氧体器件的应用中占有统治职位。

微波铁氧体质料的主要性能参数

微波铁氧体质料的分类和应用
